King’s Law和CTA 流量計

CTA流量計和控制器的工作原理基于King’s Law。King’s Law歸功于L.V. King，他于1914年發表了King’s Law，從數學上描述了流量中的熱傳遞。他用浸在液體中的加熱絲測量流體中某一點的質量速度。

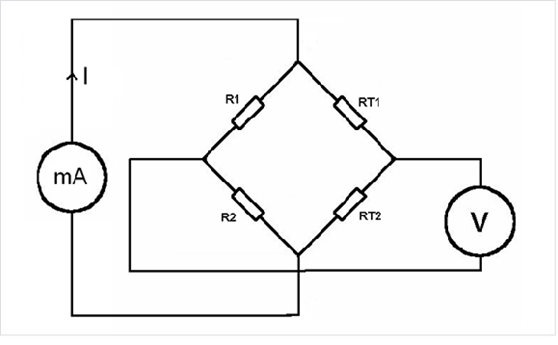

惠斯通電橋和CTA流量計

根據King’s Law，通過探頭的氣體流量越大，冷卻效果越強。電路通過惠斯通電橋?qū)崿F(xiàn)，惠斯通電橋通過平衡電橋電路的兩個支腿來測量未知電阻，其中一只支腿包括未知元件。其操作與原電位計類似。

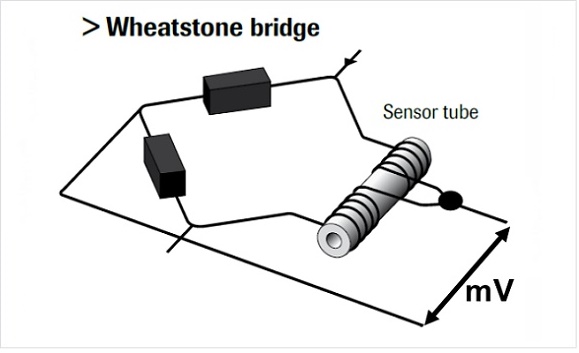

CTA傳感器的兩個探頭充當惠斯通電橋的支腿，當加熱探頭被流體冷卻，探頭的電阻減小，需要更多能量來維持溫差。

直通式質量流量計應用

CTA傳感器是直通式流量測量，意味著無需旁路，降低質量流量計對濕度和污染的敏感性。此外，壓力損失可忽略不計。適用于：

• 燃燒器和熔爐控制
• 曝氣和吹掃過程
• 耗氣量測量
• 工業氨等污染氣體
• 魚類養殖和藻類養殖
• 低壓差和真空額定條件
